CD-100高效控制柜

所屬分類：線切割機床
點擊次數：652
發布日期：2019-11-22
立即咨詢

詳細介紹

產品簡介：
CD-100系列產品利用全新的設計理念，采用先進的電路結構，人工智能型控制，高頻自身具備完善的采樣系統，每秒1600萬次采樣檢測，產生波形新穎的放電火花，提供一般電源難以企及的高速加工效率，精準的電位控制，最小放電脈寬達到3US，一刀切割效果獨一無二，真正做到了等能量，純火花放電，是目前市場上對于加工參數控制最為精準，品質最為可靠的高速度電源方案之一。
CD-100全數字高頻電源方案在CD-22的基礎針對部分功能進行了修改及優化，使電源加工150mm高度以下工件時適合大電流、高效率、精粗加工。粗加工電流最大達到8.8A，最高速度達到9000平方毫米，鉬絲大電流加工時損耗相比普通電源降低35%-50%，斷絲率降低80%以上。
CD-100三相脈沖電源部分參數配置表

加工區	用途	脈寬	最在加工速度	脈沖間隔	最大電流（A）	材料厚度(mm)
精細加工區	很精細	4	50-85		3.8	80以下
精細加工區	精細	12	75-100		4.2	80以下
高速區	正常	32	90-130		5.5	150以下
	正常	48	100-145		5.8	150以下
	正常	60	140-200		8	150以下
高工件	正常	60	75-95		5	400-600

操作說明：

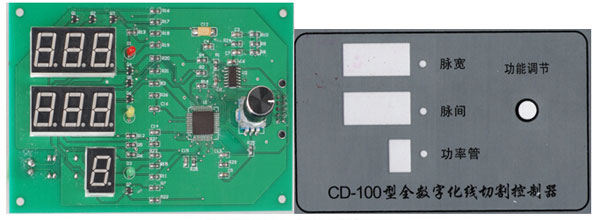

CD-100型控制柜，在參數調整方面相對是比較簡單明了的，整個控制面板由兩部份組成，一部份是參數顯示部份，第二部分是參數調整部份，顯示部份是由LDE數碼管組成，調整部份使用了一只旋轉編碼器控制，所有參數大小的選擇，只需要將編碼器左右旋轉，既可得到想要的參數。顯示部份的共分三行，第一行是脈寬參數顯示，第二行是脈寬間隔倍數顯示，第三行是功率管數顯示，需要對相應的參數進行調整時，將編碼器向下按一下，所對應那一行的顯示燈會發亮提示，便可以進行參數的調整，下一行的參數調整，只需要按編碼器再向下按進行切換，整個過程是循環的！
